50 W 24 V linearer LED-Treiber mit Kunststoffgehäuse
Der lineare 50-W-24-V-LED-Treiber mit Kunststoffgehäuse ist ideal für Projekte, die eine Konstantspannungsversorgung erfordern. Dieser Treiber kombiniert Funktionalität mit robuster Technik, um den Anforderungen professioneller Beleuchtungssysteme gerecht zu werden. Das unkomplizierte Open-Frame-Design vereinfacht die Integration in verschiedene Konfigurationen und macht es zu einer vielseitigen und zuverlässigen Lösung für Umgebungen mit konstanter Spannung.
1. LED-Treiber mit Kunststoffgehäuse
2. 24-V-Konstantspannungsausgang
3. Eingangsspannung: 120-277Vac
4. Ausgangsspannung: 24 V
Top-Funktionen und Vorteile:
Eingang 120-277Vac
24 V konstant
Spannungsausgang
Ultradünne Größe
Hoher PF und niedriger THD
3 Jahre Garantie
Anwendungsszenario:
Möbel- und Schrankbeleuchtung: 24-V-Konstantspannungstreiber können auch für eingebettete Beleuchtungskörper wie LED-Streifen in Möbeln oder Schrankinnenbeleuchtung verwendet werden und sorgen für eine stabile Ausgangsleistung.
Produktdetails:

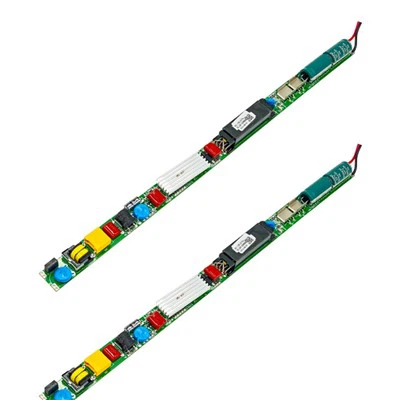

Geeignet für verschiedene kommerzielle Innenanwendungen, wie z. B. dreifachsichere Leuchten und lineare Leuchten. Dieses Produkt wird mit einem Kunststoffgehäuse geliefert und während des Gebrauchs ist ein angemessener Isolationsschutz erforderlich.
|
verwendet langlebige Elektrolytkondensatoren und hochwertige Teile. |
Die Dicke der Kupferfolie beträgt etwa eine Unze. |
 |
 |
Elektrisches Kurvendiagramm:
Testen Sie bei Ta 25 Grad, die Ausgangsspannung beträgt 24 V und der Strom beträgt 500 mA bis 1800 mA
Abmessung (mm):
Länge: 338 mm Breite: 19,5 mm Höhe: 13 mm
Verkabelungsanweisungen:
AC-Eingangsanschluss, der Anschluss ist mit dem Netz verbunden (120-277Vac), der blaue Eingangsdraht ist mit N verbunden, der braune Draht ist mit L verbunden. Der andere Anschluss ist der DC-Ausgangsanschluss, der rote Draht ist mit der LED + verbunden. schwarzes Kabel, das an die LED angeschlossen ist – jeweils mit angeschlossenen positiven und negativen LED-Leuchten.
Produktverpackung:
Beliebte label: 50 W 24 V linearer LED-Treiber mit Kunststoffgehäusen, China 50 W 24 V linearer LED-Treiber mit Kunststoffgehäusen Hersteller, Zulieferer, Fabrik, CCT einstellbare konstante Spannungs -LED -Treiber, Kompaktkonstante Spannungs -LED -Treiber, konstante Spannungs -LED -Fahrer für die Leuchte der Kabine, Konstante Spannungs -LED -Treiber für die Beleuchtung von Pet Boarding Facility, Ständiger Spannungsfahrer für die Beleuchtung des Stadthauss, Energieeinsparung konstanter Spannungs -LED -Treiber
YX50N1A
|
PLeistung |
||
|
Modell |
YX50N1A-24 |
|
|
Eingang |
Stromspannung |
120-277Vac(Standard) |
|
Frequenzbereich (Hz) |
50/60Hz |
|
|
Effizienz |
86%@120Vac Volllast |
|
|
87 % bei 230 VAC Volllast |
||
|
87 % bei 277 VAC Volllast |
||
|
Leistungsfaktor |
Größer oder gleich 0.9@120Vac/60Hz(10-100 %) Volllast |
|
|
Größer oder gleich 0,9@230Vac/50Hz(30-100 %) Volllast |
||
|
Größer oder gleich 0,9@277Vac/60Hz(45-100 %) Volllast |
||
|
THD (Volllast) |
<10 %@120Vac (10-100 %) full load |
|
|
<20 %@230Vac (40-100 %) full load |
||
|
<20 %@277Vac (65-100 %) full load |
||
|
Wechselstrom (max.) |
0.41A@120Vac Volllast |
|
|
0.21A@230Vac Volllast |
||
|
0.18A@277Vac Volllast |
||
|
Standby-Stromversorgung |
<1W |
|
|
Einschaltstrom (Kaltstart des Motors) Max |
120 V, 20 A Spitze, 500 us Dauer (10 % ISpitze) |
|
|
230 V, 25 A Spitze, 600 us Dauer (10 % I Spitze) |
||
|
277 V, 35 A Spitze, 800 us Dauer (10 % ISpitze) |
||
|
Leckstrom (max.) |
<0.5mA@277V |
|
|
Ausgabe |
/Spannung (Vdc)/Strom (mA) Leistung (W) |
24 VDC/1800 mA/43 W CV |
|
Welligkeitsspannung
|
<3% |
|
|
Kanal |
Einkanal |
|
|
Spannungsregulierungsfaktor |
±5% |
|
|
Ausgangsspannung im Leerlauf |
24V |
|
|
Startzeit
|
<0.5S@277V ＜1S@120V |
|
|
Überlastung |
Die Betriebsspannung ist zum Eingeben zu hoch der Schutz. danach wieder normal freigeben |
|
|
Kurzschluss |
Wechseln Sie in den Schluckaufmodus und kehren Sie zum Normalzustand zurück nach der Veröffentlichung |
|
|
Größe |
|
|
Länge |
338 mm |
|
Breite |
19,5 mm |
|
Höhe |
13 mm |
|
Gewicht (g) |
78.5g |
|
Umweltfreundlich |
|
|
Sicherheitsstandard |
UL8750, Klasse2 |
|
EMV |
Entspricht FCC Teil 15 |
|
Betriebstemperatur |
-20 Grad bis 50 Grad |
|
Lagertemperatur, Luftfeuchtigkeit |
-20 Grad bis 85 Grad,20-90%RH |
|
Umgebungstemperatur |
Ta=50-Grad |
|
Garantie Tc |
50000 Stunden bei TC: <75 Grad |
|
Überspannungsschutz |
LN 1KV |
|
IP-Bewertung |
IP20 |
|
Serienfahrer |
||||||||
|
Modell |
Maximale Leistung |
Eingangsspannung |
Ausgangsspannung |
Ausgangsstrom |
Leistungsfaktor |
Effizienz |
Größe |
Treffen |
|
YX50N1A-24 |
50W |
120-277Vac |
24V |
1800mA |
0.9 |
87% |
L338*W19.5*H13 |
UL, FCC, CE |
