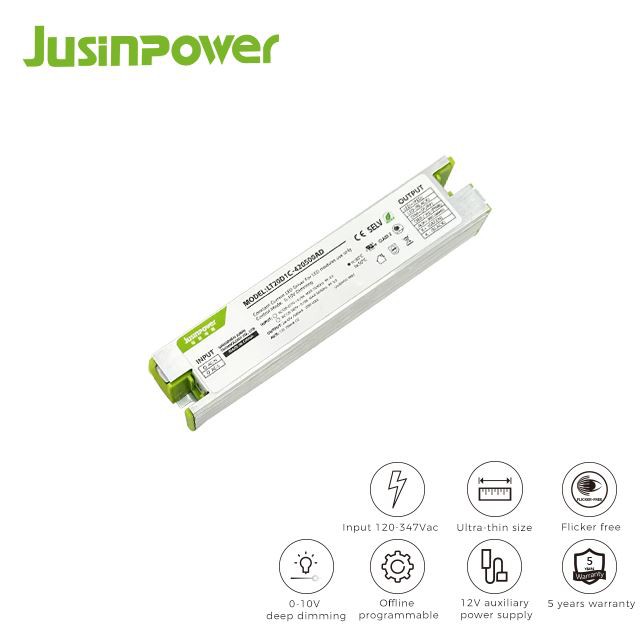

1 % tief dimmbarer linearer LED-Treiber
Der Treiber ist ein lineares Konstantstromnetzteil, das für präzise und tiefe Dimmfunktionen ausgelegt ist. Er bietet die Flexibilität, bis auf 1 % des Dimmstroms herunterzudimmen, was ihn ideal für den Einsatz in beengten Räumen macht. Der Antrieb hat einen Leistungsauswahlbereich von 20 W bis 80 W.
Top-Funktionen und Vorteile:
Eingang 120-347Vac
Ultradünne Größe
Flimmerfrei
1% tief dimmbar
1. Tiefe Dimmfunktion: Ermöglicht das Herunterdimmen auf 1 % des Stroms und bietet so eine feine Kontrolle der Beleuchtungsstärke.
2. Kompaktes Design: Perfekt für die Installation in engen und beengten Räumen.
3. Flexible Eingangsleistungsoptionen: Verfügbar in einem Bereich von 20 W bis 80 W, um unterschiedlichen Beleuchtungsanforderungen gerecht zu werden.

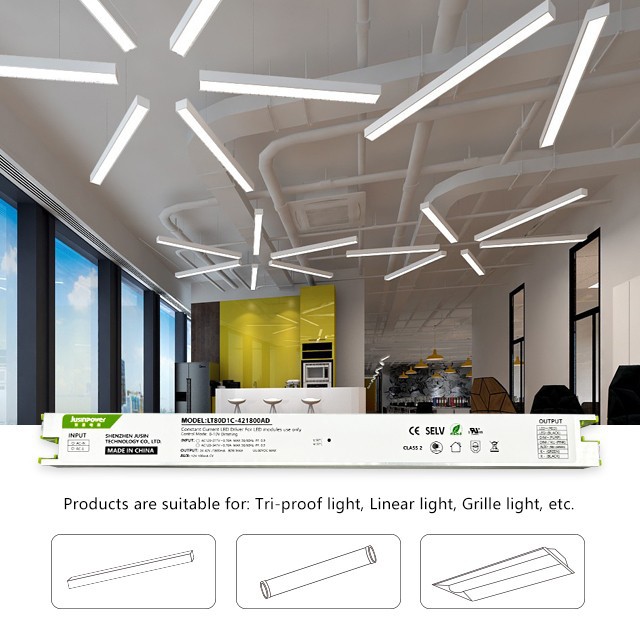

Anwendungsszenario:
Ausstellungen und Präsentationen: In Kunstgalerien, Ausstellungshallen oder kommerziellen Ausstellungsorten kann der 1 %-ige Deep-Dimming-Effekt die Umrisse und Details von Exponaten oder Kunstwerken effektiv hervorheben und so die Betrachtungswirkung verbessern.
Vergleich zwischen Offline-Programmierung und NFC
|
Offline-Programmierung: Die Bedienung ist bequemer. Der Treiber kann auch offline programmiert werden, wenn er in der Lampe installiert ist. Sie müssen nur eine Leitung herausführen, um eine Verbindung zum Programmierer herzustellen und den Offline-Programmiervorgang problemlos durchzuführen.
Datenstabilität und -sicherheit: Sobald Daten durch Offline-Programmierung auf das Gerät geschrieben wurden, können sie nicht mehr so leicht geändert werden, wodurch Datenstabilität und -zuverlässigkeit gewährleistet werden. |
NFC: Anfällig für Metallfrequenz-Blockierungssignal: Wenn der Treiber in der Lampe installiert ist, ist er anfällig für interne Metallabschirmungssignale
Sicherheitsprobleme: Datendiebstahl. Aufgrund der kurzen Kommunikationsreichweite von NFC sind NFC-Geräte ohne Schutz anfällig für Man-In-The-Middle-Angriffe und Near-Field-Angriffe.
|
|
|
|

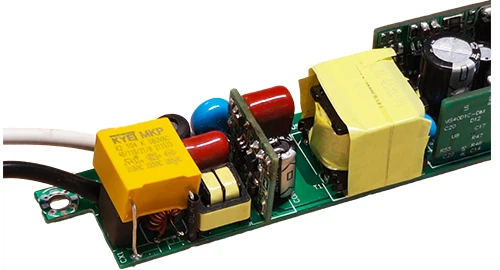

Einführung in die interne Struktur
|
Das präzise Design zur elektromagnetischen Verträglichkeit (EMV) verbessert die Entstörungsfähigkeit und Zuverlässigkeit zusätzlich. |
Lineare LED-Treiber kleiner Größe mit einer Höhe von nur 21 mm sind ideal für Anwendungen mit beengten Platzverhältnissen, wie etwa ultradünne Lampen und kompakte Beleuchtungsgeräte. |
Die Verwendung eines 10-Stunden-Kondensators kann die Lebensdauer des Treibers verlängern |
|
|
|
|
Elektrisches Kurvendiagramm
Prüfung bei Ta 25 Grad und Ausgangsstrom 450mA

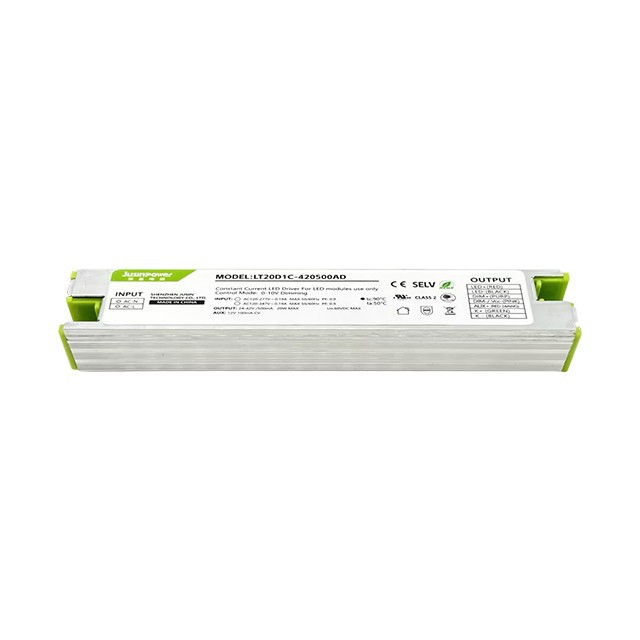

Verdrahtungsanleitung:
Das Produkt ist in zwei Enden unterteilt, ein Ende ist der AC-Eingang, das andere Ende ist der DC-Ausgang und der Eingang für das Dimmsignal.
LED+, LED- Verbinden Sie jeweils den Plus- und Minuspol der LED-Lampe.
Die roten Anschlüsse VCC+ und rosa- sind mit dem 12-V-Steuermodul verbunden, das violette DIM+ ist mit dem Pluspol des 0-10V-Dimmers verbunden und das rosa GND ist mit dem Minuspol des 0-10V-Dimmers verbunden.
Grün positiv K+ und schwarz negativ K- verbinden jeweils den Plus- und Minuspol der DIP-Schalter.
Produktverpackung:
Beliebte label: 1% tief dimmbarer linearer LED-Treiber, China 1% tief dimmbarer linearer LED-Treiber Hersteller, Lieferanten, Fabrik, dimmbarer LED -Treiber für die Beleuchtung im Freien, dimmbarer LED -Treiber für die Stadionbeleuchtung, LED -Fahrer für die Bushaltestelle dimmbar, warmer weißer LED -Treiber dimmbar, LED -Treiber für die Werkstattbeleuchtung dimmbar, dimmbarer LED -Fahrer für die Beleuchtung der Bushaltestelle
LT20D1C
|
PLeistung |
||
|
Modell |
LT20D1C-HA |
|
|
Eingang |
Stromspannung |
120-347Vakuum (Standard) |
|
Frequenzbereich (Hz) |
50/60 Hz |
|
|
Effizienz |
82,5 % bei 120 V Wechselstrom Volllast |
|
|
85,1 % bei 277 V Wechselstrom bei Volllast |
||
|
85,1 % bei 347 V AC Volllast |
||
|
Leistungsfaktor |
Größer oder gleich 0,9@120Vac/60Hz(30-100 %) Volllast |
|
|
Größer oder gleich 0.9@277Vac/50Hz(60-100 %) Volllast |
||
|
Größer oder gleich 0.9@347Vac/60Hz(60-100 %) Volllast |
||
|
THD (Volllast) |
<10 %@120Vac (30-100 %) full load |
|
|
<20 %@277Vac (60-100 %) full load |
||
|
<20 %@347Vac (60-100 %) full load |
||
|
Wechselstrom (max.) |
0,2 A bei 120 V AC Volllast |
|
|
0,08 A bei 277 V AC Volllast |
||
|
0,06 A bei 347 V AC Volllast |
||
|
Standby-Stromversorgung |
<1W |
|
|
Einschaltstrom (Kaltstart des Motors) Max |
120 V, 20 A Spitze, 500 µs Dauer (10 % Ipeak) |
|
|
277 V, 25 A Spitze, 600 µs Dauer (10 % Ipeak) |
||
|
347 V, 35 A Spitze, 800 µs Dauer (10 % Ipeak) |
||
|
Leckstrom (max.) |
<0.5mA@347V |
|
|
Ausgabe |
Strom (mA)/Spannung (Vdc) Leistung (W) |
24-42V Gleichstrom/500 mA/20 W |
|
Aktuelle Welligkeit
|
<5% |
|
|
Kanal |
Ein Kanal |
|
|
Lineare Regelung |
±5% |
|
|
Leerlauf-Ausgangsspannung |
<50V |
|
|
Startzeit
|
<1S@230V |
|
|
Funktion |
Dimmmethode |
{{0}}V 0,5 V AUS /0,7 V OFF |
|
Dimmstrom |
<1mA@10V <2mA@0.7V |
|
|
Dimmbereich |
1 %-100 %(Standard) |
|
|
Leistungsregelung |
Externe DIP-Schalter können angeschlossen werden |
|
|
Schutz |
Übertemperatur |
Wenn die Temperatur zu hoch ist, schließen die Ausgabe herunterfahren, zum Normalzustand zurückkehren nach der Veröffentlichung |
|
Überlast |
Die Lastspannung ist zu hoch, um einzutreten der Schutz. Rückkehr zur Normalität nach der Veröffentlichung |
|
|
Kurzschluss |
Wechseln Sie in den Schluckaufmodus und kehren Sie zum Normalzustand zurück nach der Veröffentlichung |
|
|
Größe |
|
|
Länge |
130 mm |
|
Breite |
26 mm |
|
Höhe |
21 mm |
|
Gewicht (g) |
100g |
|
Umgebung |
|
|
Sicherheitsstandard |
UL8750, Klasse 2 |
|
EMV |
Entspricht FCC Teil 15 |
|
Betriebstemperatur |
-20 Grad bis 50 Grad |
|
Lagertemperatur, Luftfeuchtigkeit |
-20 Grad bis 85 Grad, 20-90 % relative Luftfeuchtigkeit |
|
Garantie Tc |
50000 Std. bei TC: 80 Grad |
|
Überspannungsschutz |
LN 1KV |
|
IP-Schutzart |
Schutzart IP20 |
|
Serientreiber |
|||||||
|
Modell |
Maximale Leistung |
Eingangsspannung |
Ausgangsspannung |
Ausgangsstrom |
Leistungsfaktor |
Leistung Verordnung |
Effizienz |
|
LT20D1C-HA |
20W |
120-347Staub |
24-42V Gleichstrom |
500 mA |
0.9 |
Einstellbar |
85% |
|
LT50D1C-HA |
50W |
120-347Staub |
24-42V Gleichstrom |
1200 mA |
0.9 |
Einstellbar |
88.6% |
|
LT80D1C-HA |
80W |
120-347Staub |
24-42V Gleichstrom |
1800 mA |
0.9 |
Einstellbar |
90.5% |
