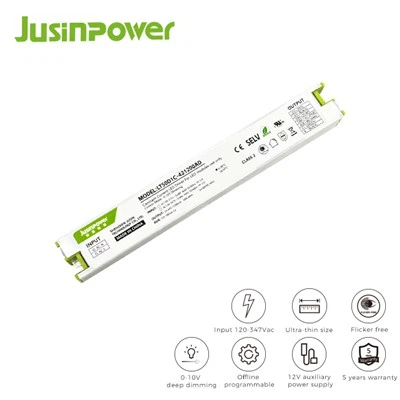

120-347Vac Konstantstrom-dimmbarer LED-Treiber
Es handelt sich um einen Antrieb mit umfassendem Schutz, einschließlich Übertemperatur-, Überspannungs- und Kurzschlussschutz. Der Antrieb kann an einen externen DIP-Schalter angeschlossen werden, um den Strom einzustellen. Er kann sanft von 1 % bis 100 % gedimmt werden, was dem menschlichen Auge ein angenehmes Gefühl vermittelt.
Top-Funktionen und Vorteile:
12-V-Hilfsstromversorgungsdesign
5 Jahre Garantie
Offline programmierbar
Eingang 120-347Vac
1. Großer Eingangsspannungsbereich: Funktioniert mit 120-347Vac, geeignet für verschiedene elektrische Systeme.
2. Umfassender Schutz: Ausgestattet mit Übertemperatur-, Überspannungs- und Kurzschlussschutz für mehr Sicherheit und Zuverlässigkeit.
3. Hoher Leistungsfaktor (PF): Gewährleistet eine effiziente Stromnutzung und geringere Stromkosten.
4. Geringe harmonische Verzerrung (THD): Minimiert elektrische Störungen für einen reibungsloseren Betrieb.
Anwendungsszenario:
Industrielle Umgebung: In Fabriken, Werkstätten, Lagerhallen und anderen Umgebungen, in denen die Gefahr von hohem Staub, Feuchtigkeit oder chemisch ätzenden Substanzen besteht, können dreifach geschützte Lampen sicherstellen, dass die Lampen nicht beeinträchtigt werden und für eine stabile und zuverlässige Beleuchtung sorgen.
Vergleich zwischen Offline-Programmierung und NFC
|

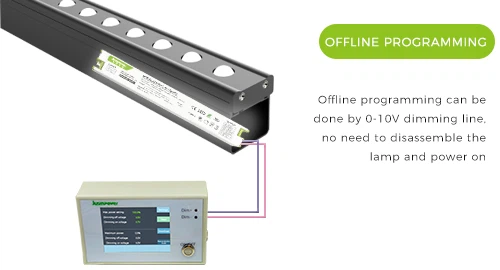

Offline-Programmierung: Die Bedienung ist bequemer. Der Treiber kann auch offline programmiert werden, wenn er in der Lampe installiert ist. Sie müssen nur eine Leitung herausführen, um eine Verbindung zum Programmierer herzustellen und den Offline-Programmiervorgang problemlos durchzuführen.
Das Schreiben der Daten in den Speicher erfolgt über ein Programmiergerät, üblicherweise in einer Produktionslinie oder in einer speziellen Programmierumgebung. |

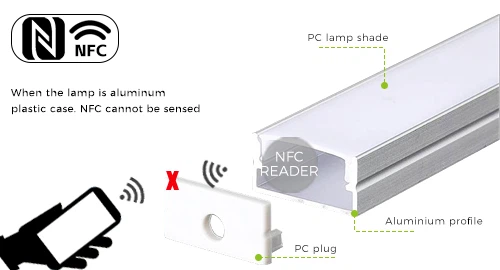

NFC: Anfällig für Metallfrequenz-Blockierungssignale: Wenn der Treiber in der Lampe installiert ist, ist er anfällig für interne Metallabschirmungssignale.
Die kurze Kommunikationsdistanz von 10 cm begrenzt den Anwendungsbereich von NFC. Darüber hinaus ist es aufgrund seiner geringen Übertragungsgeschwindigkeit ungeeignet für Massen Datenübertragungen.
|
 |
 |

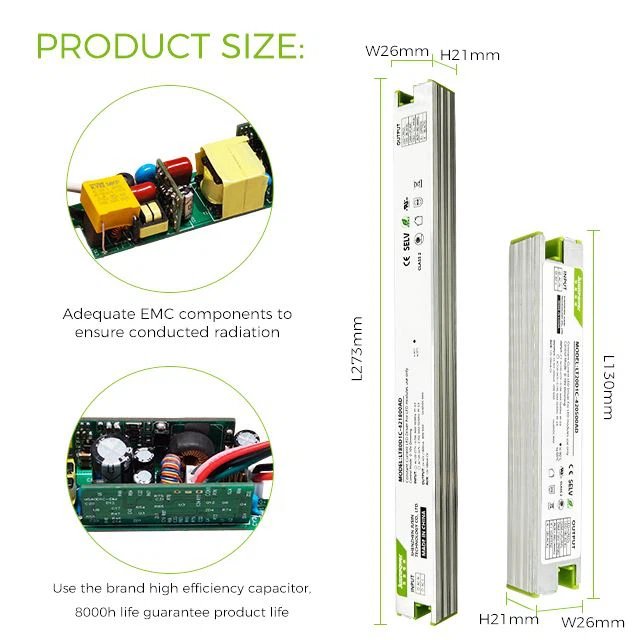

Interne Struktur Einführung
|
Winziger LED-Treiber mit einer Treiberhöhe von nur 21 mm, ideal für Anwendungen mit minimalem Platzbedarf, einschließlich ultradünner Lampen und kleiner Beleuchtungskörper. |
Ein effektives Design zur elektromagnetischen Verträglichkeit minimiert Fehlfunktionen aufgrund elektromagnetischer Störungen, verlängert die Lebensdauer und Zuverlässigkeit der Geräte und senkt den Wartungsaufwand. |
Verwenden Sie Kondensatoren mit großer Kapazität, um eine Treiberlebensdauer von 10000 Stunden zu gewährleisten |
|
|
|
|
Elektrisches Kurvendiagramm
Prüfung bei Ta 25 Grad und Ausgangsstrom 1800mA
90,6 % bei 277 V Wechselstrom bei Volllast
90,5 % bei 347 V AC Volllast
<20 %@277Vac (60-100 %) full load
<20 %@347Vac (60-100 %) full load
Größer oder gleich 0.9@277Vac/50Hz(60-100 %) Volllast
Größer oder gleich 0.9@347Vac/60Hz(60-100 %) Volllast

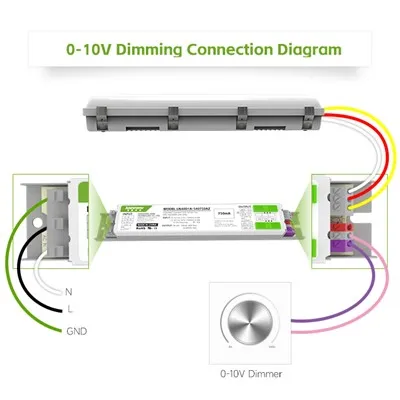

Verdrahtungsanweisungen:
Das Produkt besteht aus zwei Teilen: einem für den AC-Eingang und einem für den DC-Ausgang und den Dimmsignaleingang. Verbinden Sie die LED+- und LED--Anschlüsse mit den Plus- bzw. Minuspolen der LED-Lampe. Die roten VCC+- und rosa Anschlüsse sind für das 12-V-Steuermodul. Das violette DIM+ sollte mit dem Pluspol des 0-10V-Dimmers verbunden werden, während das rosa GND mit dem Minuspol des 0-10V-Dimmers verbunden wird. Die grünen K+- und schwarzen K--Anschlüsse werden mit den Plus- bzw. Minuspolen der DIP-Schalter verbunden.
Produktverpackung:
Beliebte label: 120-347Vac Konstantstrom dimmbarer LED-Treiber, China 120-347Vac Konstantstrom dimmbarer LED-Treiber Hersteller, Lieferanten, Fabrik, weißer LED -Dimmfahrer, Einstellbarer LED -Treiber für die industrielle Beleuchtung, Einstellbarer LED -Treiber für Theaterbeleuchtung, LED -Fahrer für Gymnasiumbeleuchtung dimmbar, Einstellbarer LED -Treiber für die Laborbeleuchtung, dimmbare LED -Fahrer für Lagerbeleuchtung
LT80D1C
|
PLeistung |
||
|
Modell |
LT80D1C-HA |
|
|
Eingang |
Stromspannung |
120-347Vakuum (Standard) |
|
Frequenzbereich (Hz) |
50/60 Hz |
|
|
Effizienz |
89,2 % bei 120 V Wechselstrom Volllast |
|
|
90,6 % bei 277 V Wechselstrom bei Volllast |
||
|
90,5 % bei 347 V AC Volllast |
||
|
Leistungsfaktor |
Größer oder gleich 0,9@120Vac/60Hz(30-100 %) Volllast |
|
|
Größer oder gleich 0.9@277Vac/50Hz(60-100 %) Volllast |
||
|
Größer oder gleich 0.9@347Vac/60Hz(60-100 %) Volllast |
||
|
THD (Volllast) |
<10 %@120Vac (30-100 %) full load |
|
|
<20 %@277Vac (60-100 %) full load |
||
|
<20 %@347Vac (60-100 %) full load |
||
|
Wechselstrom (max.) |
0,7 A bei 120 Vac Volllast |
|
|
0,3 A bei 277 Vac Volllast |
||
|
0,24 A bei 347 V AC Volllast |
||
|
Standby-Stromversorgung |
<1W |
|
|
Einschaltstrom (Kaltstart des Motors) Max |
120 V, 20 A Spitze, 500 µs Dauer (10 % Ipeak) |
|
|
277 V, 25 A Spitze, 600 µs Dauer (10 % Ipeak) |
||
|
347 V, 35 A Spitze, 800 µs Dauer (10 % Ipeak) |
||
|
Leckstrom (max.) |
<0.5mA@347V |
|
|
Ausgabe |
Strom (mA)/Spannung (Vdc) Leistung (W) |
24-42V Gleichstrom/1800 mA/80 W |
|
Aktuelle Welligkeit
|
<5% |
|
|
Kanal |
Ein Kanal |
|
|
Lineare Regelung |
±5% |
|
|
Leerlauf-Ausgangsspannung |
<50V |
|
|
Startzeit
|
<0.5S@347V <1S@120V |
|
|
Funktion |
Dimmmethode |
{{0}}V 0,5 V AUS /0,7 V OFF |
|
Dimmstrom |
<1mA@10V <2mA@0.7V |
|
|
Dimmbereich |
1 %-100 %(Standard) |
|
|
Leistungsregelung |
Externe DIP-Schalter können angeschlossen werden |
|
|
Schutz |
Übertemperatur |
Wenn die Temperatur zu hoch ist, schließen die Ausgabe herunterfahren, zum Normalzustand zurückkehren nach der Veröffentlichung |
|
Überlast |
Die Lastspannung ist zu hoch, um einzutreten der Schutz. Rückkehr zur Normalität nach der Veröffentlichung |
|
|
Kurzschluss |
Wechseln Sie in den Schluckaufmodus und kehren Sie zum Normalzustand zurück nach der Veröffentlichung |
|
|
Größe |
|
|
Länge |
273 mm |
|
Breite |
26 mm |
|
Höhe |
21 mm |
|
Gewicht (g) |
310g |
|
Umgebung |
|
|
Sicherheitsstandard |
UL8750, Klasse 2 |
|
EMV |
Entspricht FCC Teil 15 |
|
Betriebstemperatur |
-20 Grad bis 50 Grad |
|
Lagertemperatur, Luftfeuchtigkeit |
-20 Grad bis 85 Grad, 20-90 % relative Luftfeuchtigkeit |
|
Garantie Tc |
50000 Std. bei TC: 80 Grad |
|
Überspannungsschutz |
LN 1KV |
|
IP-Schutzart |
IP20 |
|
Serientreiber |
|||||||
|
Modell |
Maximale Leistung |
Eingangsspannung |
Ausgangsspannung |
Ausgangsstrom |
Leistungsfaktor |
Leistung Verordnung |
Effizienz |
|
LT20D1C-HA |
20W |
120-347Staub |
24-42V Gleichstrom |
500 mA |
0.9 |
Einstellbar |
85% |
|
LT50D1C-HA |
50W |
120-347Staub |
24-42V Gleichstrom |
1200 mA |
0.9 |
Einstellbar |
88.6% |
|
LT80D1C-HA |
80W |
120-347Staub |
24-42V Gleichstrom |
1800 mA |
0.9 |
Einstellbar |
90.5% |
