Deep Dimming Tunable White LED-Treiber

Deep Dimming Tunable White LED-Treiber

Tief dimmbare, abstimmbare weiße LED-Antriebe sind isolierte Konstantstrom-Netzteile, die zwei Sätze 0-10V-Dimmkanäle und zwei Sätze unabhängiger Ausgangskanäle für Flächenbeleuchtung, Auf- und Abwärtsbeleuchtung und andere LED-Leuchten in engen Räumen bieten. Die Eingangsspannung beträgt 120-347Vac, was auf dem Weltmarkt universell ist.

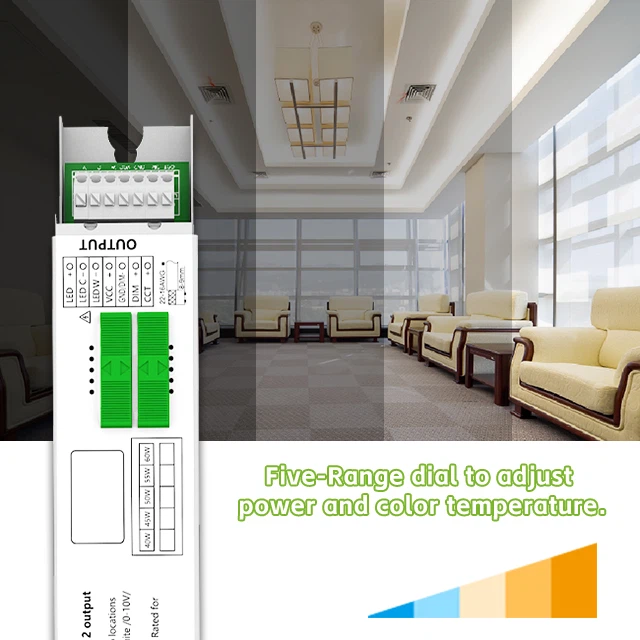

5 Ebenen
Farbtemperatur

Einstellung

5 Ebenen
Helligkeit

Einstellung

Einstellbares Weiß

Flimmerfrei

12-V-Hilfsstrom
Stromversorgung

glüht auf
und runter

1.Unschädlich für die menschliche Gesundheit

2. Treffen Sie sich mit FCC, cUL

3.Tiefes Dimmen auf 100 %<1%

4.Konfigurierbare minimale Dimmstufe

Geeignet für LED-Leuchten in engen Räumen, z. B. Linienlichter, Dreifachlichter, Pflanzenlichter, Gitterlichter usw.

Farbtemperatur und Leistung können individuell angepasst werden. Es eignet sich für Flächenleuchten, Up- und Downlights, Linienleuchten, Bodenleuchten usw.

0-10Der V-abstimmbare weiße LED-Treiber verfügt über einen integrierten Hochleistungs-MCU-Chip. Durch den einzigartigen Softwarealgorithmus des Forschungs- und Entwicklungsteams von Juxin verfügt das Netzteil über 2 Signalempfangsanschlüsse und 2 Dip-Steueranschlüsse. Es kann je nach unnötigem Bedarf zugewiesen werden, um Leistungsanpassung, Helligkeitsanpassung, Farbtemperaturanpassung und andere Funktionen zu erreichen und 4 gängige Szenarien flexibel zu unterstützen.

Szene eins: 5 DIP-Schalter Farbtemperatur

Szene Zwei: Tunable-White-Funktion

Szene drei: Auf- und Ab-Funktion

Szene vier: Intelligente Modulfunktion

Tief dimmbare, abstimmbare weiße LED steuert die elektrischen Eigenschaften

Bei Einstellung auf {{0}},7 V erfolgt eine starke Dimmung von 1 % Helligkeit. Die Helligkeit wird mit zunehmender Wattzahl heller und erreicht 100 % Helligkeit bei 9,5 V. 10V ist auch 100% Helligkeit. Bei einer Reduzierung der Wattzahl auf 0,5 beträgt die Helligkeit 0 %.

Wenn die Eingangsspannung 120V und die Ausgangsspannung 38 V beträgt, liegt der PF über 0,99.





Wenn die Eingangsspannung 120 V erreicht und die Ausgangsspannung 38 V beträgt, kann der Wirkungsgrad bis zu 86 % betragen.

Wenn die Eingangsspannung 277 V und die Ausgangsspannung 34 V erreicht, beträgt der THD etwa 7 %.

Während des Anpassungsprozesses an eine warme Farbtemperatur. Schwach<1V, the color temperature is lowest(2800K)
Während des Anpassungsprozesses an eine kühle Farbtemperatur. Schwach<1.2V, the color temperature is lowest(2800K)

Länge: 280 mm, Breite: 28 mm, Höhe: 21 mm

Die beiden Enden des Produkts sind verbunden, ein Ende ist der AC-Eingangsanschluss, das andere Ende ist der DC-Ausgang und das Dimmsignal-Eingangsende, der Ausgang kann an zwei angeschlossen werden

Unabhängige Sätze von Lampenperlen, LED V+ ist ein gemeinsamer positiver Pol, LED C- /LED W- sind unabhängig. Die beiden negativen Pole des Moduls, DIM, sind mit einem Satz unabhängiger 0-10V positiver Pole verbunden, CCT ist Angeschlossen an einen Satz unabhängiger 0-10V-Pluspole, 12V ist an den Pluspol des Moduls angeschlossen und GND ist der gemeinsame Minuspol.
